本系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型，其技术已达到先进水平。

本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50 ～6OHz,额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合GB72511《低压成套开关关设备》及JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合IEC439-1、VDE0660第五部分等国际专业标准。

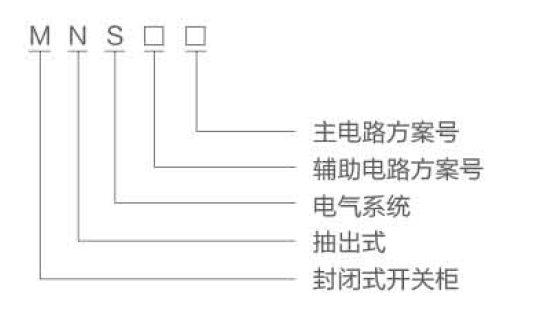

型号含义

使用条件

◆周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃;

◆大气条件:空气清洁，相对湿度在最高温度为+4O℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化,有可能会偶然地产生凝露;

◆海拔高度不超过2000m;

◆本装置适应于以下温度的运输和储存过程: -25℃至+55℃的范围之间，在短时间内(不超过24h)可达+7O℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作;

◆如果上述使用条件不能满足时,应由用户和制造厂协商解决;

◆当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

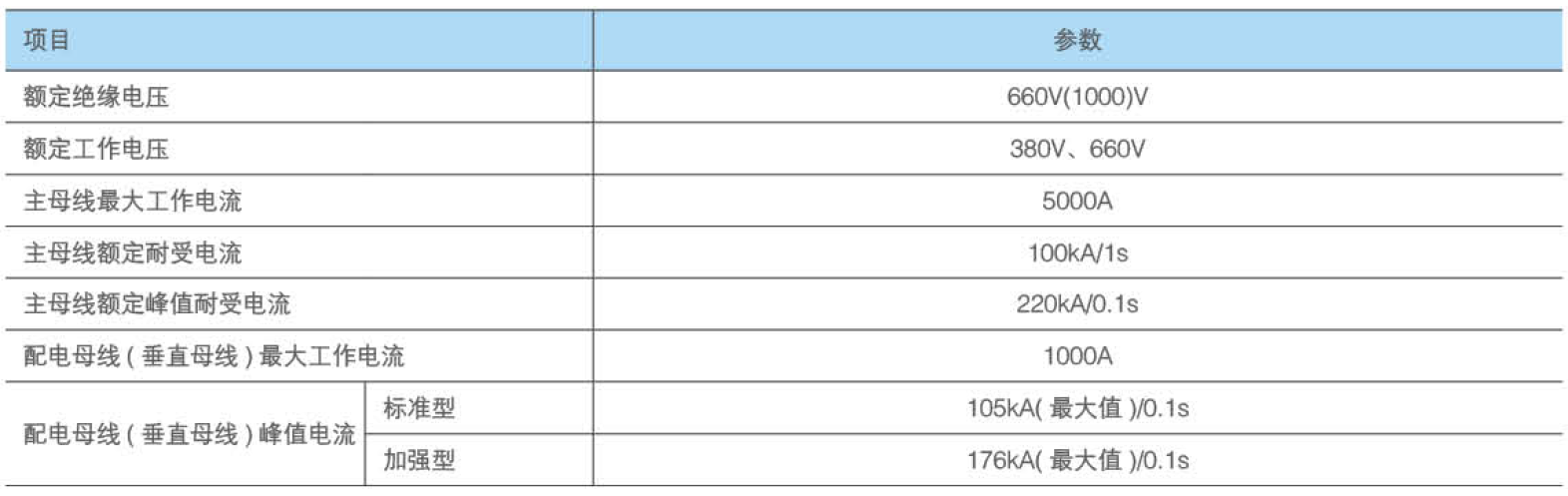

基本技术参数

防护等级

符合IEC529、DIN40050标准;

lP30对大于42.5mm固体防护;

IP40对大于1.0mm固体防护;

IP54对尘埃和任意方向喷溅作防护;

(订购IP54防护等级时应与制造厂协商)。
